液體渦輪流量計的外形尺寸和重量
(3)DN40以上液體渦輪外形尺寸及連接方式(法蘭連接型)
|
DN（mm） |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
L（mm） |
140 |
150 |
200 |
200 |
300 |
360 |
400 |
420 |
|
參考重量(Kg) |
7 |
8 |
10 |
13 |
17 |
19 |
73 |
85 |
注1：L尺寸長度包括兩法蘭厚度
注2；法蘭標準JB/T81—1994或JB/T79—1994
注3：出廠時產(chǎn)品法蘭公稱壓力為1.6 MPa（其它壓力定做）
渦街流量計的外形尺寸和重量

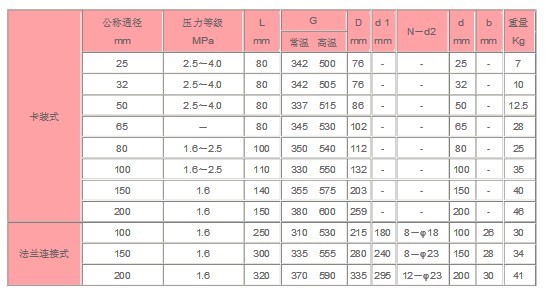

法蘭卡裝式及法蘭連接式渦街變送器(1.6MPa)尺寸
.jpg)
符合GB/T9119—2000的要求。
